P: vajan abi seoses signaga

apsu · Postitus Postitas **apsu** » 15 Mai 2010 21:02

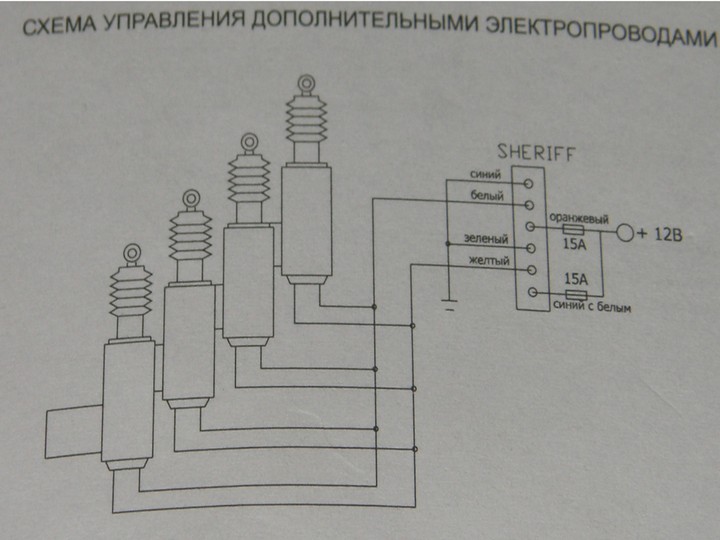

kuna ise vene keelt ei oska, siis otsin siit abi. Oleks vaja ära tõlkida see skeem:

[Muudetud: 15-5-2010 apsu]

Indy · Postitus Postitas **Indy** » 15 Mai 2010 22:11

Ehk on abiks, kiiruga sai selline

http://www.upload.ee/files/571018/signa_tolge.JPG.html

[Muudetud: 15-5-2010 Indy]

apsu · Postitus Postitas **apsu** » 16 Mai 2010 00:53

nii hakkasin ühendama asja ja jõudsin niikaugele, et keskluku osas valge ja kollane lähevad solenoidile; oran? ja sinine valge triibuga saavad plussi; sinine koos rohelisega saavad massi. ühendasin voolud ka signa plokki, et pult tööle hakkaks. avamisnupu peale solenoid liigutab küll, aga sulgemisnupu peale ei reageeri. Kas viga tuleks otsida juhtplokist või tuleb kuskilt veel midagi ühendada, et lülitaks ka sulgemisrelee taha?

Pilt

[Muudetud: 15-5-2010 apsu]
